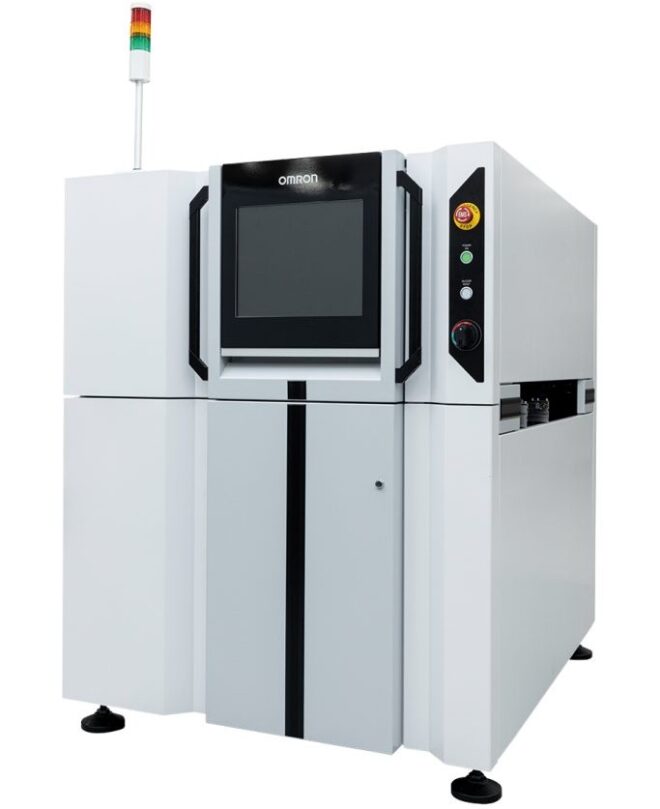

【OMRON】VT-S1080
特長
- VT-Z/Sシリーズが統一プラットフォームでフルラインアップ
- 高精度はんだ形状復元による見過ぎ見逃しゼロ
- 独自撮像技術 MDMC 照明＋MPS
- 定量検査とAIとの最適検査によるプログラミング工数/スキル最小化
-
国際基準*準拠の定量検査
*IATF(ISO/TS)16949,IPC品質基準 -
説明性の高いAI
-
「品質」を核にしたM２Mシステムと予兆保全による良品スループット最大化
-
設備監視/予兆保全による止まらない生産ラインの実現へ
機能仕様
| 形式 | VT-S1080 | |
| 外形 | 1180(W)x1450(D)x1500(H)mm(タワー灯、モニタ部を除く) | |
| 質量 | 約1240Kg | |
| 電源 | AC200～240V（単相）変動範囲±10% 50/60Hz | |
| 定格電力 | 2.0kVA （MAX電流10A） | |
| ライン高さ | 900±20mm | |
| エアー | 不要 | |
| 使用温度範囲 | 10～35℃ | |
| 使用湿度範囲 | 35～80%RH（ただし、結露のないこと） | |
| カメラ | 直視 | 25Mpix |
| 斜視 | 5Mpix | |
| 分解能 | 直視 | 12.5μm |
| 斜視 | 10μm | |
| FOV | 直視 | 52.5×52.5mm |
| 斜視 | 25.9×19.4mm | |
| 検査原理 | Hybrid3D形状復元： MDMC＊12照明+位相シフト（MPS＊13) |
|
| 対象基板 | サイズ | シングルレーン：50(W) x 50(D)～510(W) x 680(D)mm デュアルレーン：50(W) x 50(D)～510(W) x 330(D)mm |
| 厚さ | 0.4～4mm | |
| 重量 | ４Kg | |
| クリアランス | 上側：基板上面より50mm、下側：基板裏面より50mm （反り・たわみ・部品公差等を含む） |
|
| 高さ計測レンジ | 25.4mm | |
| 検査項目 | 部品高さ、部品浮き、部品傾き、欠品、部品違い、極性違い、表裏反転、OCR検査、2Dコード、部品ずれ(X/Y/角度ずれ)、フィレット(フィレット高さ、フィレット長さ、エンド接続幅、接続ぬれ角度、サイド接続長さ)、ランド露出、異物、ランド異常、電極ずれ、電極姿勢、電極有無、はんだボール、はんだブリッジ、部品距離、部品角度 | |
