【UDK 浦和電研】DY-17

少量生産用ツール

  • 高額テープフィーダーの代用
  • 経費削減・効率生産
  • キャリアテープの幅、厚み、ポケット寸法の精度を考慮!
  • マトリックス状に配置された部品を、高精度に効率よく実装機に供給します。



特徴

  • 様々な幅(12mm、16mm、24mm、32mm、44mm、56mm、72mm、88mm)のエンボステープをトレイ供給できます。
  • スペーサーを交換することにより、色々な厚みのエンボステープに対応可能です。(出荷時:6.5mm)
  • エンボステープをトレイの長さに切断し、エンボストレイに装填すれば、トレイ部品として機械実装が可能です。
  • バラ部品、機械実装漏れ部品等も、空エンボステープを利用すれば機械実装が可能になります。

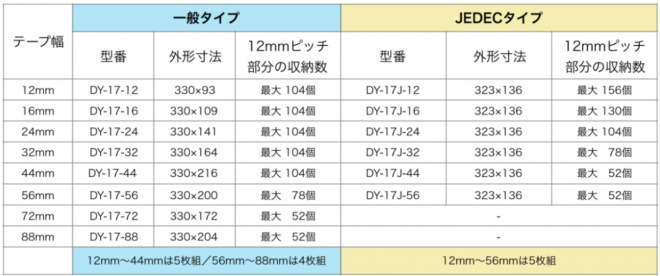

基本仕様

テープ巾 一般タイプ JEDECタイプ
型番 外部寸法 12mmピッチ
部分の収納数
型番 外部寸法 12mmピッチ
部分の収納数
12mm DY-17-12 330×93 最大104個 DY-17J-12 333×136 最大158個
16mm DY-17-16 330×109 最大104個 DY-17J-16 333×136 最大130個
24mm DY-17-24 330×141 最大104個 DY-17J-24 333×136 最大104個
32mm DY-17-32 330×164 最大104個 DY-17J-32 333×136 最大78個
44mm DY-17-44 330×216 最大104個 DY-17J-44 333×136 最大52個
56mm DY-17-56 330×200 最大78個 DY-17J-56 333×136 最大52個
72mm DY-17-72 330×172 最大52個
88mm DY-17-88 330×204 最大52個
12mm~44mmは5枚組
56mm~68mmは4枚組
12mm~56mmは5枚組

※付属品:スペーサー、ねじ
※仕様、外観等は予告なく変更することがあります。

※実装機本体に損傷を与えないよう当トレイを使用時は重量・形状・寸法を考慮の上ご使用下さい。
※お気軽にご相談下さい。担当者が対応致します。
