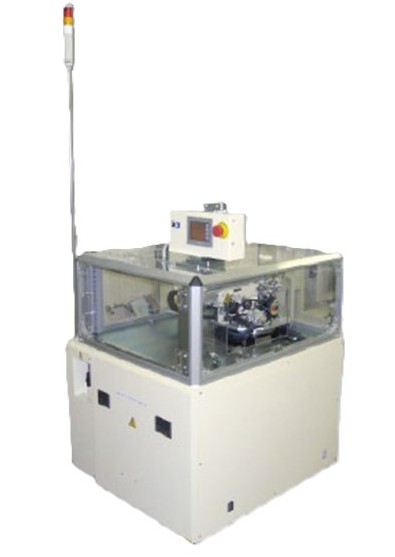

【nagaoka】NTC-250ES
プリント基板反転機がリニューアルして新登場！
従来の機長500mmから100mm短く、全長400mmとコンパクトに生まれかわりました！
わずか機長４００mmを実現した超コンパクトな基板反転機です。
インラインにて基板を表裏反転・もしくはパスさせることが出来ます。
お客様のタクト要望に合わせて高速回転をさせることも可能です。
ご要望により高速反転も可能です。今まで以上に省スペースかつラインタクト短縮に一役買う、頼れる相棒の登場です
仕様
| 型式 | NTC-250ES |
|---|---|
| 外形寸法 | （幅）400mm×（奥行き）832mm×（高さ）1,185mm |
| 質量 | 140kg |
| 基板搬送コンベア | 上下受け平ベルト方式（帯電防止処理ベルト） ベルト接地面 基板端面より上下3mm |
| 基板搬送スピード | 2 ～ 20.0m／分 可変ボリューム付（電装盤内） |
| コンベア幅調整方法 | クランクハンドル（脱着式）による幅調整とする |
| 基板回転タクト | 10秒以下（コンベアスピードＭＡＸ時） |
| 制御方法 | プログラマブルコントローラによる メーカ名：オムロン製 |
| 使用電源 | AC100V±10％ 50／60Hz 3Pアース付電源コード5m付属 |
| 消費電力 | 最大0.2kVA |
| 使用空気圧 | 0.49±0.1MPa |
| 消費空気量 | 約20Nℓ／分 |
| 供給口 | カプラ20PF レギュレータ、フィルタ、エアゲージ＋残圧排気弁 |
| 安全カバー | 回転ユニット部カバー（開閉扉はインターロック付） |
| 非常停止ボタン | 非常停止ボタンにて異常発生時瞬時停止します。 プッシュロックターンリセット式（きのこ形押しボタン） |
| インターフェイス | 後工程装置からの要求信号により、基板を搬出します。(無電圧有接点)
本装置が基板搬入可能な時、前工程装置へ基板要求出力をします。(無電圧有接点出力) |
| オプション | 高速回転仕様、リターン動作追加、動幅調機能 ※ 別途、特注対応等ご相談ください。 |
