【アルファ―デザイン】防湿剤塗布装置 ACM-300L  ※動画付き

動画

ACM300-L

ノーマスキングで必要個所だけ飛散なく塗布が可能

製品概要

湿度・結露・腐食性ガスからの保護だけでなく、導電ゴミ発生や浮遊防止にも役立ち、害虫ゴミショート対策にも威力を発揮。

製品の特長

・飛散がなく、塗布膜厚も均一。
・2ヘッド塗布により、多様な塗布に対応。
・3Dによるぶつからないプログラム。
・基板逆入れ防止機能搭載(3D測定センサーによる)。
・周辺装置含めたライン・システム化が可能。

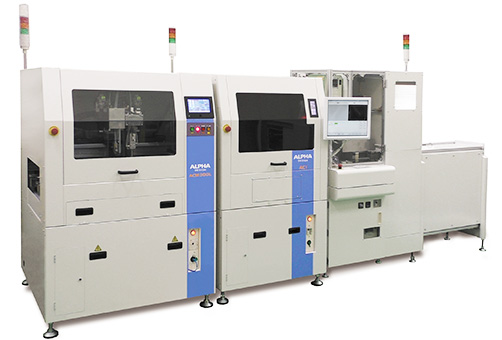

防湿剤塗布システムライン

◇防湿剤塗布装置 ACM-300L
◇塗布検査装置  ACI
◇仮乾燥炉付アンローダ ACUL

標準仕様

機種名 防湿剤塗布装置
型式 ACM-300L 1ヘッド ACM-300L 2ヘッド
対象基板寸法 Max.550×450㎜ Min.80×50㎜
Hight.80mm Weight-Max.2kg
Max.440×450㎜ Min.80×50㎜
Hight.80mm Weight-Max.2kg
装置サイズ 幅(W)1100㎜×1100㎜×奥行(D)×高さ(H)1,600㎜
(3色灯含む突起部除く)
重量(本体のみ) 約650kg
動力源 電源 3相 200V 30A
コンベア幅調整 自動
動力源 エア 0.5MPa以上
塗布ヘッド数 1ヘッド搭載
(フィルムコート)
2ヘッド搭載
(フィルムコート&ニードル)
塗布方向 0°~180°
基板搬送速度 Max.250㎜/s. スピード可変(手動)
基板供給搬出時間 約7秒
基板走行面高さ 900mm+65mm〜-15㎜
ロボット移動量 X方向590㎜、Y方向570㎜、Z方向150㎜
ロボット速度 最大速度900㎜/s(X-Y軸)
最大速度500㎜/s(Z軸)
最大旋回速度180°/s
塗布ポンプ 低圧循環方式(エアレスポンプ)
塗布幅(フィルムコート) 6〜20mm(ノズル交換式)
塗布幅(ニードル) 2〜6mm(ニードル交換式)
塗布プログラム 当社開発プログラム<αPRO-3D> ※特許取得済
最大塗布点数 350点/基板
