【JUTZE】レーザーマーカーステーション

外観検査装置の画像処理技術を応用して開発したレーザーマーキング装置です。
レーザーマーカーシリーズは自社製レーザーユニットを採用しています。
レーザーユニットにZ軸を設け、異なる基板や部品の厚さにも対応します。
採用ドットサイズはCO2レーザーが0.11mm、ファイバーレーザーが0.047mm、UVレーザーが0.04mmとなり、高精細なマーキングが可能です。
外観検査装置と同じビジョンシステムを搭載し、確実なマーキングと結果の検証が可能です。

製品ラインナップ

SPARK-CD II　両面CO2レーザーマーカーステーション

レーザータイプ: CO2, 5W, 強制空冷
駆動方式: XY軸駆動, 自動レール幅調整機構
特徴:  A面B面それぞれにレーザーユニットを搭載
A面B面同時にマーキング可能
A面B面共にXY軸独立駆動
A面B面独立エアクリーンシステム搭載
アプリケーション: 基板等への1D/2Dコード、
文字、画像のマーキング

装置サイズ: W1050 X D1300 X H1960 (mm)
対応基板サイズ: 50 x 70 mm ~ 470 x 350 mm
基板クリアランス: 上面 30mm / 下面 30mm
重量: 900 KG

LMC-5000　CO2レーザーマーカーステーション

レーザータイプ: CO2, 5W, 強制空冷
駆動方式: XY軸駆動, 自動レール幅調整機構
特徴:安定した高品質マーキング
高速マーキング
アプリケーション: 基板等への1D/2Dコード、
文字、画像のマーキング

装置サイズ: W860 X D1685 X H1800 (mm)
対応基板サイズ: 50 x 70 mm ~ 510 x 460 mm
基板クリアランス: 上面 30mm / 下面 30mm
重量: 780 KG

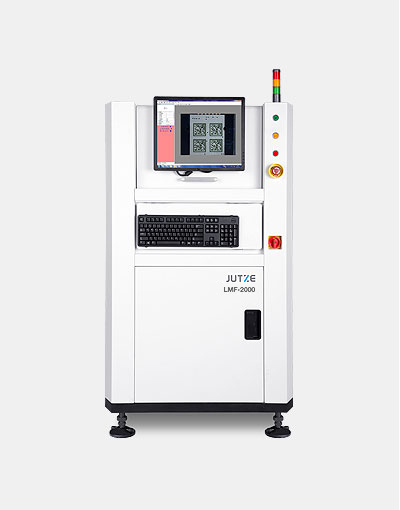

LMF-2000　ファイバーレーザーマーカーステーション

レーザータイプ: ファイバー，17W, 強制空冷
駆動方式: XY軸駆動, 自動レール幅調整機構
特徴:17W高品質ファイバーレーザー搭載
パルス幅調整機能
アプリケーション:セラミック、金属、樹脂等への1D/2D
コード、文字、画像のマーキング

装置サイズ: W860 X D1585 X H1740 (mm)
対応基板サイズ: 50 x 70 mm ~ 510 x 460 mm
基板クリアランス: 上面 30mm / 下面 30mm
重量: 770 KG

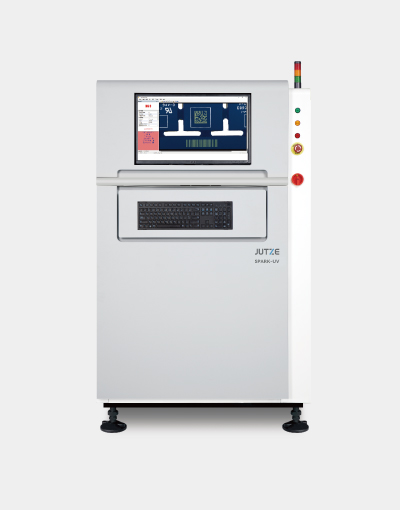

SPARK-UV　両面UVレーザーマーカーステーション

レーザータイプ: UV, 5W, 水冷
駆動方式: XY軸駆動, 自動レール幅調整機構
特徴: 幅広い素材に高品質マーキング
アプリケーション: 基板、樹脂、金属等への1D/2Dコード、
文字、画像のマーキング

装置サイズ: W1100 X D1540 X H1880 (mm)
対応基板サイズ: 50 x 70 mm ~ 510 x 460 mm
基板クリアランス: 上面 30mm / 下面 30mm
重量: 1050 KG

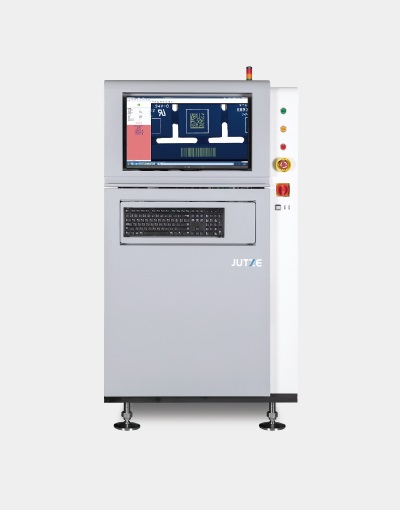

LMUV-5000　UVレーザーマーカーステーション

レーザータイプ: UV, 5W, 水冷
駆動方式: XY軸駆動, 自動レール幅調整機構
特徴: 幅広い素材に高品質マーキング
アプリケーション: 基板、樹脂、金属等への1D/2Dコード、
文字、画像のマーキング

装置サイズ: W860 X D1685 X H1800 (mm)
対応基板サイズ: 50 x 70mm ~510 x 460 mm
基板クリアランス: 上面 30mm / 下面 30mm
重量: 780 KG
