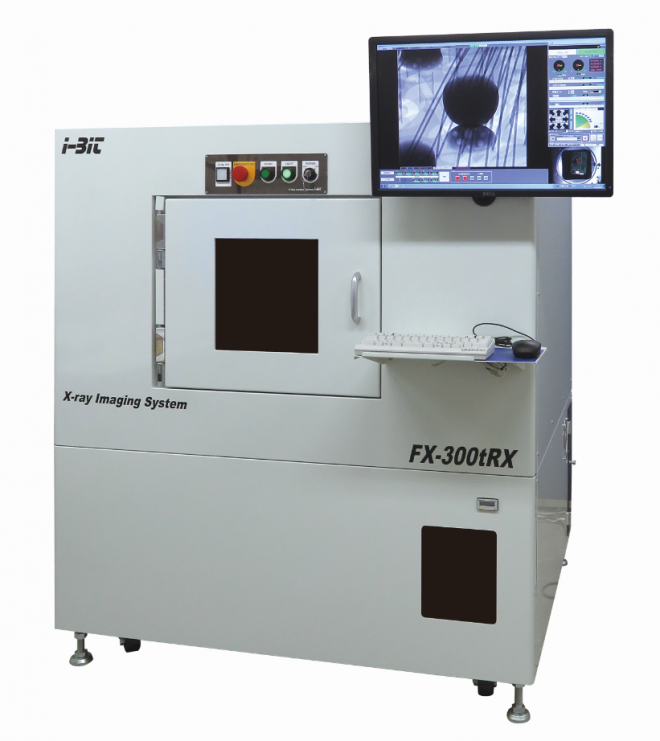

オフラインＸ線自動検査装置 FX-300tRX
特徴
- コンパクトな小型Ｘ線装置でありながら、幾何学倍率１０００倍を達成
- アイビット独自の『X線ステレオ方式』で裏面情報キャンセル
- フラットパネルが６０°傾斜して観察可能、斜め観察でも倍率が下がらない
- 斜めからの観察には観察位置を自動追従（カメラ傾斜してもポイントがずれない）
- 各種測定機能付き
- オプションで検査機能追加可能
- ターゲット～試料０.５mm、ターゲット～Ｘ線カメラ５００mm：５００/０.５＝１０００、幾何学倍率１０００倍を達成
基本仕様
| FX-300tRX | |
| X線管種類 | マイクロフォーカス、密閉型、透過式ターゲット |
| X線管電圧 | 20～90kV |
| X線管焦点径 | 5μｍ, 15μm 切り替え |
| X線管受像部 | 110万画素フラットパネル |
| ワーク寸法 | 330×250mm |
| X線カメラ軸傾斜角度(θ) | 0～60° |
| マニープレータ回転角度(θ) | 360°CW、CCW |
| 観察ポイント自動追従機能 | カメラ傾斜しても観察ポイントを自動追従可能 |
| モニタ | 20インチLCD |
| 供給電源 | 単相 AC100V 1.5KVA |
| X線漏洩線量 | 1μSv/h 以下 |
| 装置寸法 | 1300(W)×1150(D)×1450(H)mm |
| 装置重量 | 1100Kg |
| オプション | マニプレータ、回転テーブル |
お客先のご要望に合わせて、メーカーにてニーズにマッチした装置を開発しております。 お気軽にご相談ください。
