【マルコム】リフローチェッカー RCX-1

マルコム独自のリフロー管理機器シリーズ。
6ch温度測定の基本ユニットです。

特長

• コアユニット(6ch温度測定)に必要な機能を自在に追加し構成できます。
• リフロー工程管理に必要な12ch温度測定・酸素濃度・カメラ・風速・振動・無線LANユニットを用意しました。

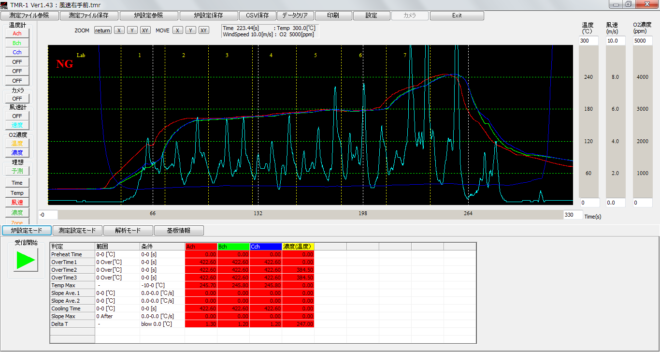

• 専用システムプログラムにて、酸素濃度、風速・カメラ画像を同一画面上に表示。
• プロファイル作成支援機能にてプロファイル条件出しが簡単です。
• 電源は一般的な単4電池が使えるので入手・交換が簡単です。
• BLUETOOTHを新たに採用しワイヤレスでのデータ転送が可能です。

仕様

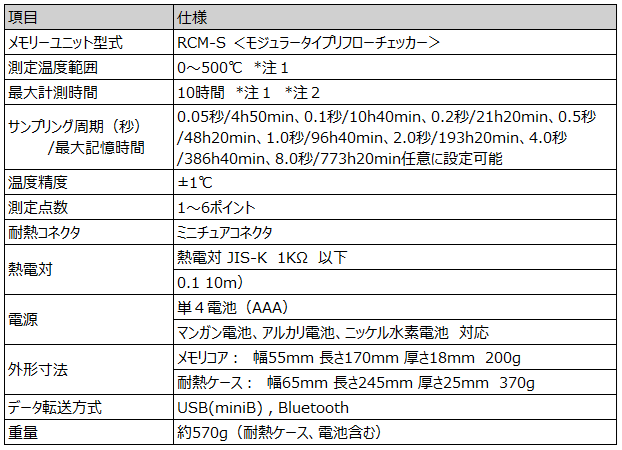

モジュラータイプリフローチェッカー（メモリユニット）

型式	RCX-S（メモリユニット）
測定温度範囲	0 ～ 500℃　※注１
最大計測時間	約 10時間　※注１　※注２
サンプリング周期	0.5秒（初期設定）／0.05秒／0.1秒／0.2秒／1.0秒／2.0秒／4.0秒／8.0秒　（任意に設定可能）
温度精度	± 1℃　　※注３
測定点数	1 ～ 6 ポイント
耐熱コネクタ	ミニチュアコネクタ
熱電対	熱電対JIS-K　1 KΩ以下　（φ0.1　10 m 以下）
電源	単 4 型乾電池（AAA）　（マンガン電池・アルカリ電池・ニッケル水素電池　対応）
外形寸法（W×D×H）	メモリコア：50 × 170 × 18 mm RCX用標準耐熱ケース：65 × 245 × 25 mm
データ転送方式	USB／Bluetooth　※注４
重量	約 550 g（トレー含まず）

※注1　本体耐熱時間とは異なります
※注2　表示値はアルカリ乾電池での実験値です　最大計測時間は電池容量により変動します
※注3　測定精度は熱電対の誤差及び基準接点温度の誤差を含みません
※注4　使用モジュール：FB155BC（Firmtech co.,ltd、Bluetooth v2.0準拠）

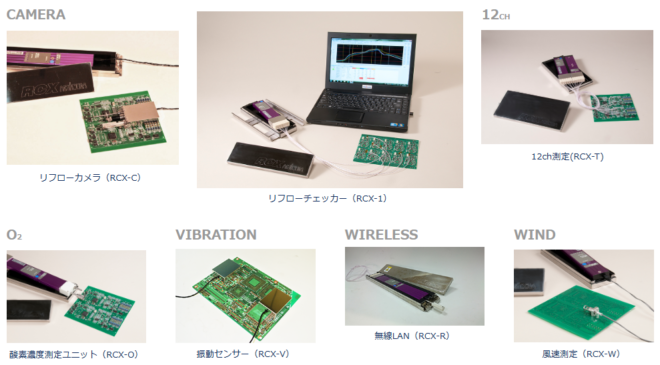

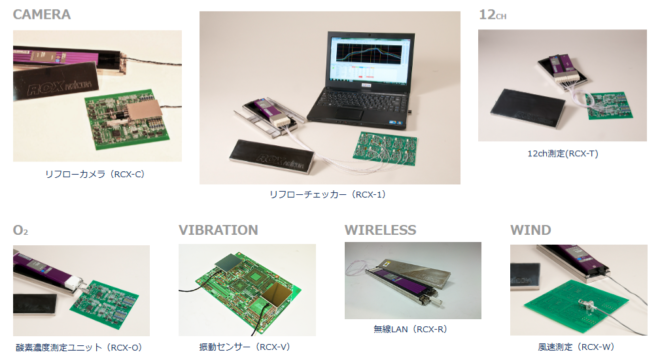

【関連商品】RCXシリーズ　ラインナップ

リフローチェッカーRCXシリーズの追加モジュールです。
最も主流な温度ロガーRCX-Sに様々な機能を追加可能。リフロー工程のみえる化を実現します。

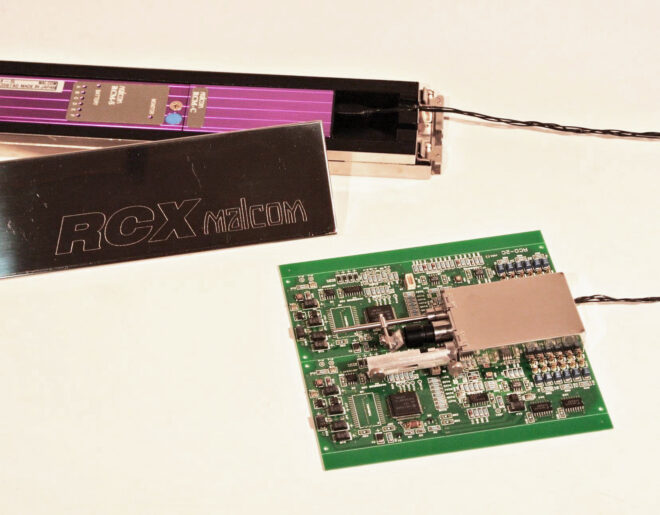

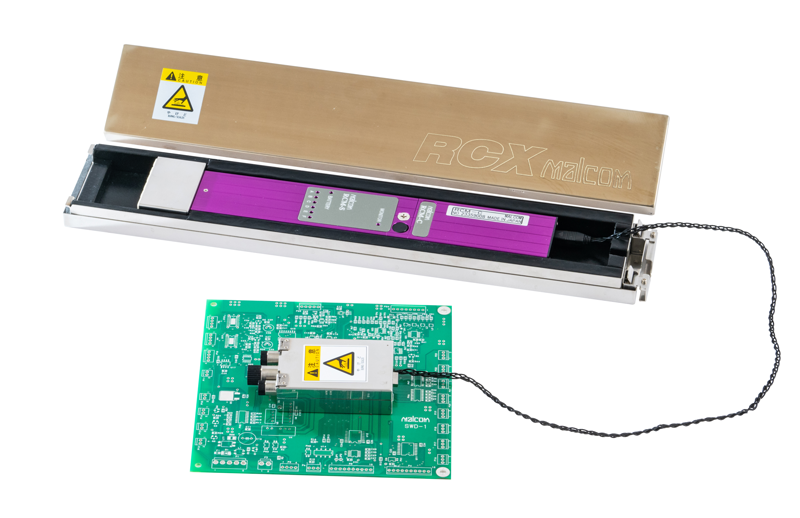

RCX-C（リフローカメラユニット）

特長

リフローカメラユニットRCX-Cは

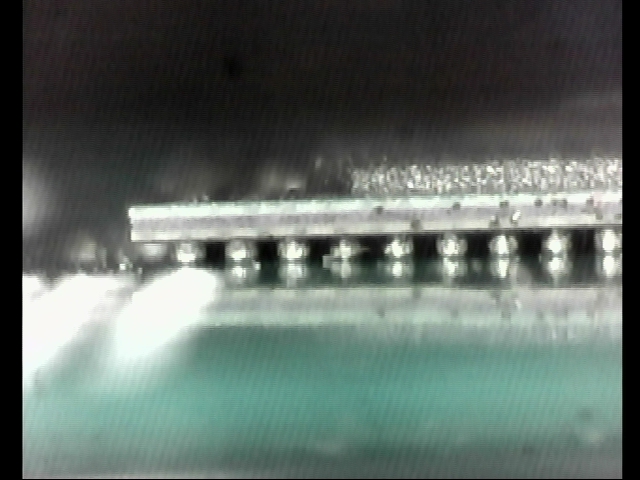

●カメラを基板の上にセットでき、ミラーを使えば上・横・斜めの角度から自由に撮影できます
●レンズの調整で小さな部品も長いコネクタも、しっかり映し出せます
●専用ソフトを使えば温度プロファイルと映像がリンクし、部品の挙動をわかりやすく確認できます

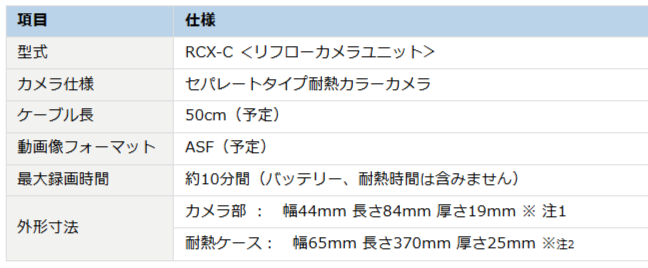

型式		RCX-C　（リフローカメラユニット）
映像録画時間		約 10 分　※1
カメラ	画素数	30 万画素
	視野寸法（W×D）	約 4 × 3 mm（W.D. 10 ± 2 mm）～　約 55 × 41 mm（W.D. 300 ± 2 mm）
照明		LED
電源（RCM-Sから供給）		ニッケル水素電池　（単4電池（AAA）×3 本）　※2
外形寸法（W×D×H）		RCX用ロング耐熱ケース：65 × 360 × 25 mm リフローカメラ耐熱ケース：44 × 84 × 19 mm
データ転送方式		USB（映像）
重量		リフローカメラモジュール＋メモリコア＋RCX用ロング耐熱ケース：約 800 g （トレー含まず） カメラ部：約 150 g

※1　耐熱性を考慮しない時間であり、リフロー炉内で撮影できる時間ではありません
※2　アルカリ乾電池とマンガン乾電池では使用できません

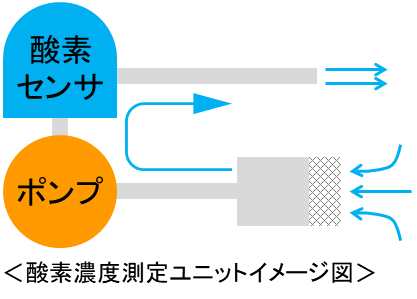

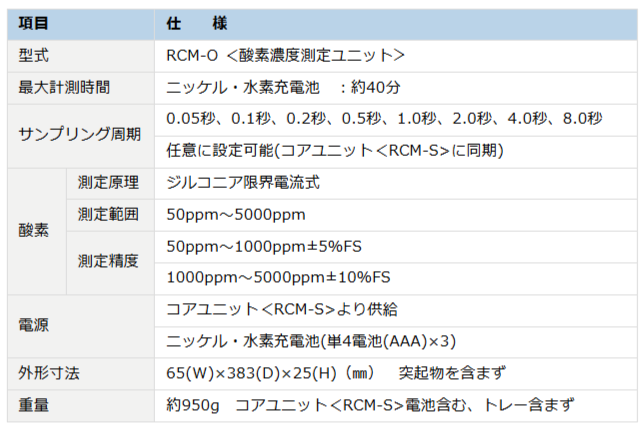

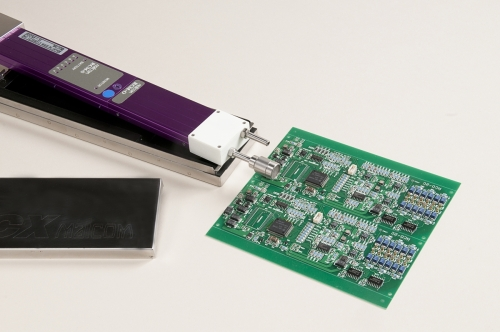

RCX-O（酸素濃度測定ユニット）

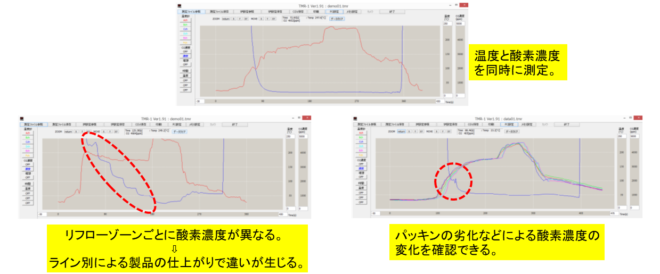

世界で唯一リフロー炉の入り口から出口までのプロファイルを測定可能。
一番重要な基板位置の酸素濃度が測定できます。

型式		RCX-O　（酸素濃度測定ユニット）
最大計測時間		約 40 分　※注1
酸素	測定原理	ジルコニア限界電流式
	測定範囲	50 ～ 5,000 ppm　　1,000 ～ 10,000 ppm　（どちらかを選択）
	測定精度	【50 ～ 5,000 ppm 仕様】50 ～ 1,000 ppm：5%±FS　　1,000 ～ 5,000 ppm：10 % ± FS 【1,000 ～ 10,000 ppm 仕様】1,000 ～ 10,000 ppm：± 5 % FS
電源（RCM-Sからの供給）		ニッケル水素電池（単4電池（AAA）×3 本）　※注2
外形寸法（W×D×H）		酸素濃度測定モジュール：50 × 336 × 18 mm（RCM-S装着時） RCX用ロング耐熱ケース：65 × 370 × 25 mm
重量		約 950 g（トレー含まず）

※ 注1　 最大計測時間は耐熱性を考慮しない時間であり、リフロー炉内で測定出来る時間ではありません
※ 注2　アルカリ乾電池とマンガン乾電池では使用できません

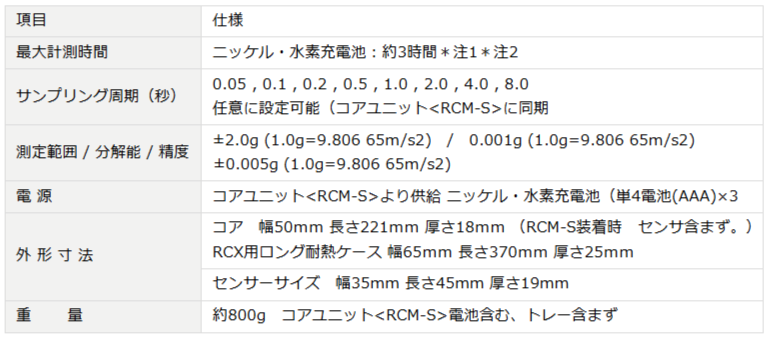

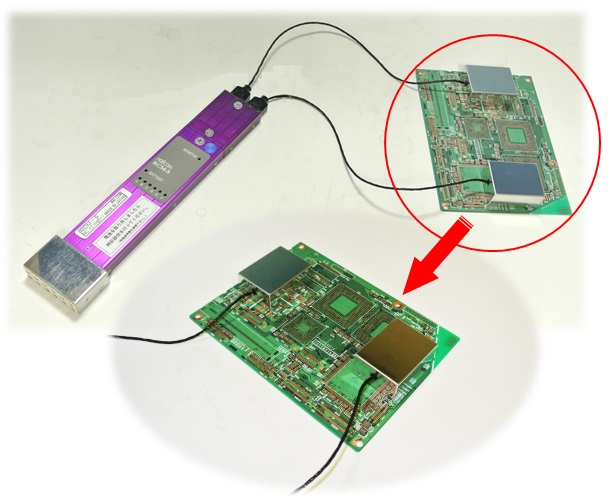

RCX-V（振動センサーユニット）

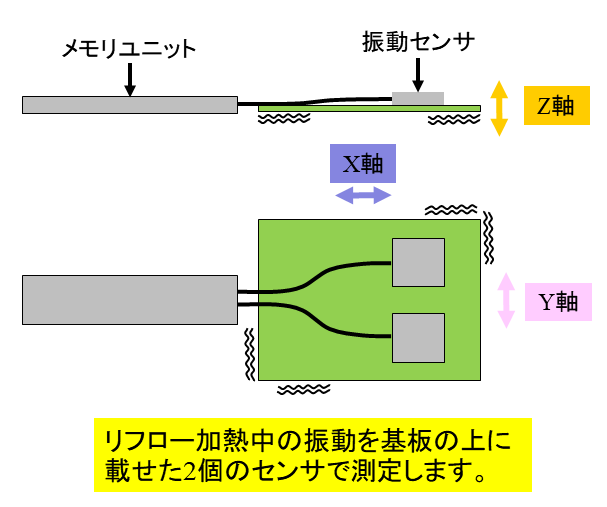

リフロー加熱中の振動を２つのセンサーで測定します。
重力加速度測定で解りやすくX,Y,Zそれぞれをプロファイルと共に表示します。

振動センサーユニットRCM-Vは
● 加熱状態で振動レベルのプロファイル測定が可能です。
● 重力加速度を2つのセンサーで測定します。
● センサーぶは耐熱タイプなので生産時と同じ加熱状態で測定可能です。
● 測定結果はプロファイル表示されます。
● 振動によるはんだ付け不良の解析
● コンベア搬送中の振動状況
● 風速設定による振動の変化
● 経時変化による装置状態の検査。

型式	RCX-V　（振動センサー追加ユニット）
電源（RCM-Sから供給）	単4型乾電池（AAA）　（マンガン電池・アルカリ電池・ニッケル水素電池　対応）
最大計測時間	約3時間　（ニッケル水素充電池使用時）
サンプリング周期	0.05秒／0.1秒／0.2秒／0.5秒／1.0秒／2.0秒／4.0秒／8.0秒 （任意に設定可能　メモリコア＜RCM-S＞に同期）
測定点数	2 ポイント
測定範囲／分解能／精度	± 500 mG（ 1,000 mG ＝ 9.80665 m/s² ） ／ 1 mG／ ± 8 % FS
外形寸法（W×D×H）	振動測定用モジュール：50 × 221 × 18 mm（RCM-S装着時） RCX用ロング耐熱ケース：65 × 370 × 25 mm 振動センサー：35 × 45 × 17 mm
重量	約 800 g（トレー含まず）

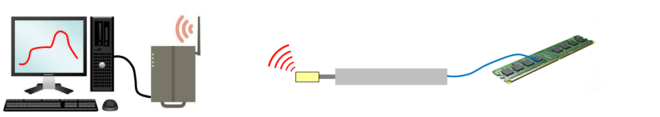

RCX-R（無線LANユニット）

無線LANユニットRCM-Rは
● リアルタイムプロファイル測定が可能です。
● WiFiを使用しているので安心です。
● リフロー炉条件設定がスピーディに行えます。
● メモリー機能も使用でき、データを無くすことがありません。

型式	RCX-R　（無線LAN測定ユニット）
電源	メモリコア＜RCM-S＞から供給
無線仕様	プロトコル：802.11 b / g / n　セキュリティー：WPA / WPA2　暗号化：WEP / TKIP / AES
測定点数	1 ～ 6 ポイント
外形寸法（W×D×H）	送信モジュール：40 × 195 × 13 mm RCX用ロング耐熱ケース：65 × 370 × 25 mm
重量	約 110 g（送信モジュール単体）

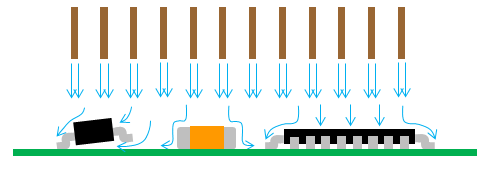

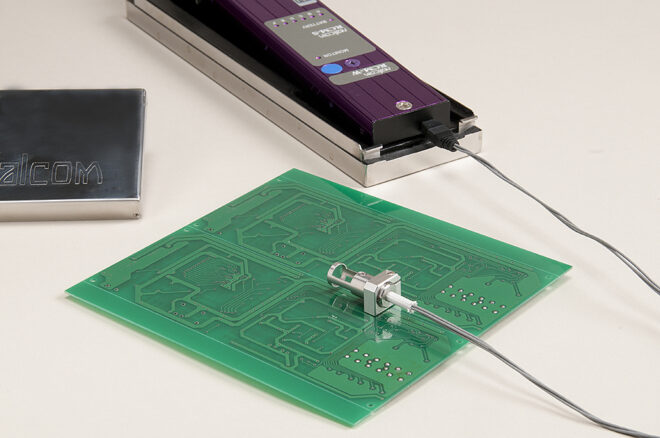

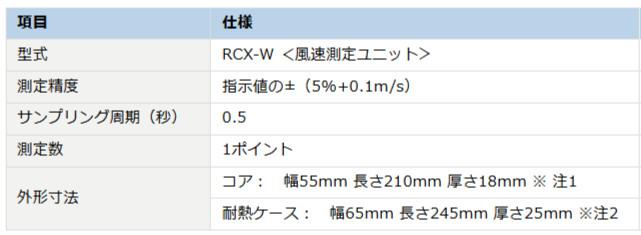

RCX-W（風速測定ユニット）

風速測定ユニットRCX-Wは
●RCXシステムの風速プロファイルを測定する為の拡張モジュールです。
●生産状態と同じリフロー加熱状態で風速の測定ができます。
●基板上に風速センサーを設置し気になるポイントの風速プロファイルを測定できます。
●センサー方向を変えることで、上方向・横方向からの風速を検証できます。

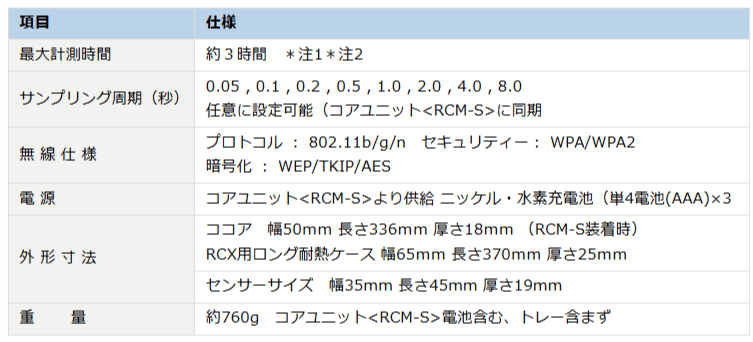

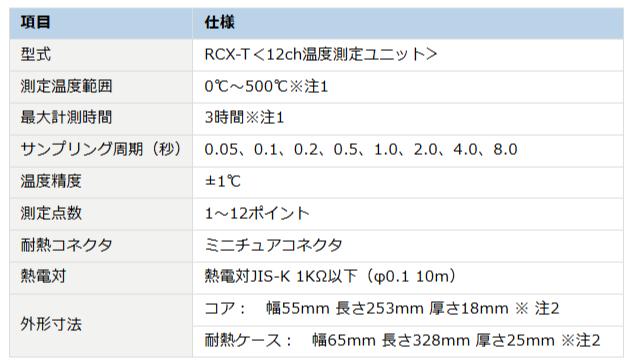

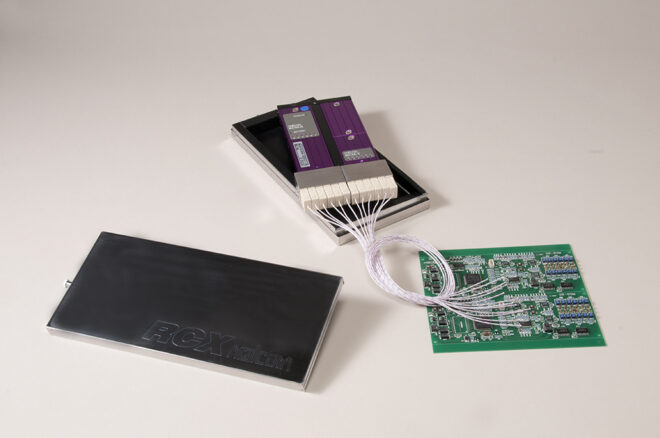

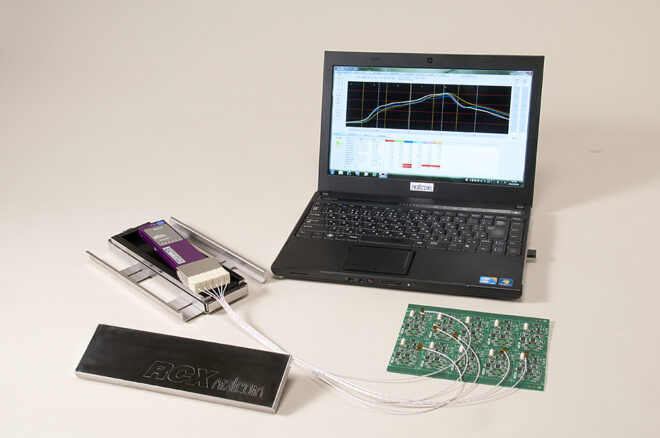

RCX-T（12ch測定ユニット）

型式	RCX-T　（12ch測定ユニット）
測定温度範囲	0 ～ 500 ℃　※注1
最大計測時間	約 5 時間　※注1　※注2
サンプリング周期	0.5秒（初期設定）／0.05秒／0.1秒／0.2秒／1.0秒／2.0秒／4.0秒／8.0秒 （任意に設定可能　メモリコア＜RCM-S＞に同期）
温度精度	± 1 ℃　※注3
測定点数	1 ～ 12 ポイント
耐熱コネクタ	ミニチュアコネクタ
熱電対	熱電対JIS-K　1 KΩ 以下　（φ 0.1　10 m 以下）
電源（RCM-Sから供給）	単4型乾電池（AAA）　（マンガン電池・アルカリ電池・ニッケル水素電池　対応）
外形寸法（W×D×H）	12ch測定用モジュール：100 × 180 × 18 mm（RCM-S装着時） RCX用ワイド耐熱ケース：114 × 250 × 25 mm
データ転送方式	USB／Bluetooth　※注4
重量	約 1,000 g（トレー含まず）

※注1　本体耐熱時間とは異なります
※注2　表示値はアルカリ乾電池での実験値です　最大計測時間は電池容量により変動します
※注3　測定精度は熱電対の誤差及び基準接点温度の誤差を含みません
※注4　使用モジュール：FB155BC（Firmtech co.,ltd、Bluetooth v2.0準拠）
