【HIOKI】インサーキットテスタ FA1220シリーズ
インサーキットテスタ FA1220シリーズ
特長
- 40uΩ～ 測定できる、高精度な4端子低抵抗測定
- 電解コンデンサ・IC逆挿入検出機能標準搭載
- 品質に自信あり。3年間の製品保証付き
- 人と製品を守る、多くの安全機能

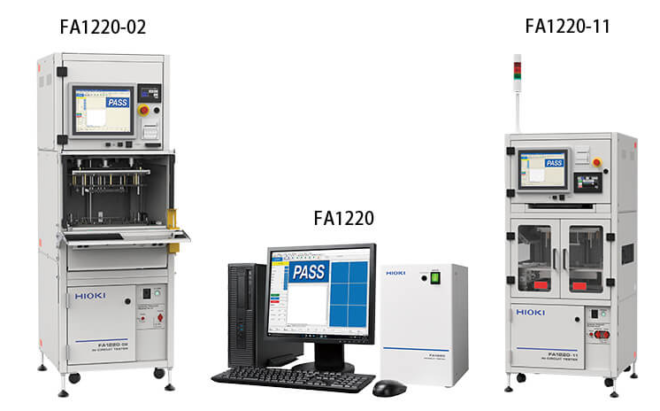

充実した製品ラインナップ
FA1220
- 多チャンネル省スペースのモジュールタイプ
- すでにお持ちの自動機への組み込みによりコストを抑えます
- 高速多チャンネル測定により、バーンインボードの出荷検査やメンテナンスにも最適です
FA1220-02
- 省スペースのバッチタイプ検査装置
- 人に優しい、テストフィクスチャのスラインドイン構造と安全面にしたワンタッチプレスダウン
- 生産性と品質の向上、2Dコードを利用した自動段取りと検査結果トレース機能
FA1220-11
- 省スペースのインラインタイプ自動検査装置
- 設置面積を従来比23%削減。生産ラインのレイアウト自由度向上
- スイッチバック機能により、左右逆向きのラインにも対応
- 生産性と品質の向上、2Dコードを利用した自動段取りと検査結果トレース機能
製品仕様
*1: 各項目の有効な最大ピン数は、製品に搭載されたスキャナボードの総ピン数に依存する
*2: FA1220: 別売オプション
| 検査ポイント数 | 標準: 0 ピン (スキャナボードはオプション) [全共通] |
| 最大: 1024 ピン (128 ピン単位で追加可能) [FA1220], 2048 ピン (128 ピン単位で追加可能) [FA1220-02, FA1220-11] (*1) | |
| 検査ステップ数 | グループデータ: 256グループ [FA1220-02, FA1220-11], 255グループ [FA1220] |
| 総当たりショート/オープンデータ: 2048ピン (*1) [FA1220-02, FA1220-11], 1024ピン [FA1220] | |
| マクロデータ: 2048ピン/2048ステップ (ピン数に無関係) (*1) [FA1220-02, FA1220-11], 1024ピン/1024ステップ (ピン数に無関係) [FA1220] | |
| コンポーネントデータ: 最大10000ステップ [全共通] | |
| チャージデータ: 40組 [全共通] | |
| ピンコンタクトデータ: 2048ピン (*1) [FA1220-02, FA1220-11], 1024ピン [FA1220] | |
| ICデータ: 500 ステップ (最大2048ピン/1ステップ) [FA1220-02, FA1220-11], 500ステップ (最大1024ピン/ステップ) [FA1220] | |
| 計測部 | DC電圧計：800 μV f.s.〜25 V f.s., 計 8レンジ [全共通] |
| DC電流計：100 nA f.s.〜250 mA f.s., 計 9レンジ [全共通] | |
| AC電流計：10 μA rms f.s.〜 10 mA rms f.s., 計 4レンジ [全共通] | |
| HV電圧計: 25 mV f.s. 〜 250 V f.s. (E4210 と E4203 必要) [FA1220-02] | |
| HV電流計: 1.2μA f.s. 〜 120 mA f.s. (E4210と E4203 必要) [FA1220-02] | |
| スキャナ部 (*2) | 使用SW：アナログスイッチ (スキャナボードE4201, E4202) [全共通], リードリレー (スキャナボードE4203) [FA1220-02, FA1220-11] |
| チャネル数: 128 チャネル / 1 ボード [全共通] | |
| 入力保護: ±15 V [全共通] / ±0.5 V (一括設定可。スキャナボードE4201, E4202のみ) [FA1220, FA1220-11] / なし (スキャナボードE4203) [FA1220-11] | |
| 外部入出力 (*2) | I/Oボード E4220使用, 入力60点/出力56点 [FA1220] |
| Ethernet（LAN）100BASE ‐ TX ×1 (PC接続専用, 装置外部への引き出しは別途ご相談ください) [FA1220-02, FA1220-11] | |
| USB2.0 ×1 [FA1220-11] | |
| 制御部 | [FA1220] |
| 外部PC (別売オプション) | |
| 本体: リアルタイムOS, PC接続専用LAN (10/100 ×1ポート) | |
| [FA1220-02, FA1220-11] | |
| 計測 | |
| 搭載OS: リアルタイムOS | |
| 記憶装置: SDカード（システム起動用） | |
| 本体 | |
| 搭載OS: Windows10 Pro (64bit) | |
| 記憶装置: SSD 64GB | |
| 操作: キーボード, マウス | |
| 表示: 15型ディスプレイ | |
| プリンタ: オプション E4243 | |
| 電源 | 定格電源電圧: AC 100 V 〜 240 V (発注時指定) 単相、50 Hz/60 Hz |
| 最大消費電力: 260 W (スキャナボード1024ピンをフル実装時) [FA1220], 1 kVA [FA1220-02], 1 kW [FA1220-11] | |
| 最大消費電流: 10 A [FA1220-11] | |
| 寸法・質量 | 200W × 323H × 298D mm, 10 kg [FA1220] |
| 655W × 1830H × 705D mm, 310 kg [FA1220-02] | |
| 780W × 1760H × 750D mm, 390 kg [FA1220-11] | |
| 付属品 | 取扱説明書 ×1, テストリード ×1, 電源コード ×1, 金具 ×1, インストールCD ×1 [FA1220] |
| 取扱説明書 ×1, テストリード ×1, アプリケーションCD ×1, 位置決めねじ ×4, メンテナンスキー (メンテナンス扉の開閉用) ×1 [FA1220-02] | |
| 取扱説明書 ×1, テストリード ×1, アプリケーションCD ×1, 位置決めねじ ×4, メンテナンスキー (製品開閉部用) ×1, 搬送モータ付属品一式 ×1, 前後工程通信用コネクタ一式 ×2 [FA1220-11] |
