表裏反転機構により高速で両面印字を行います
特長
- 反転機構により基板の表面・裏面の両面に印字可能
- 品種登録により、運転モード、レーザー印字ファイル、コンベア幅を一括で段取り替え
- ワイドエリアタイプのＣＯ２レーザーを搭載することにより、本体の機長が500mmとコンパクト
- 印字内容はPC、コンソールどちらでも入力可能
- オプションのハンディリーダー＋ソフトでカンバン方式による段取り替えにも対応可能
仕様

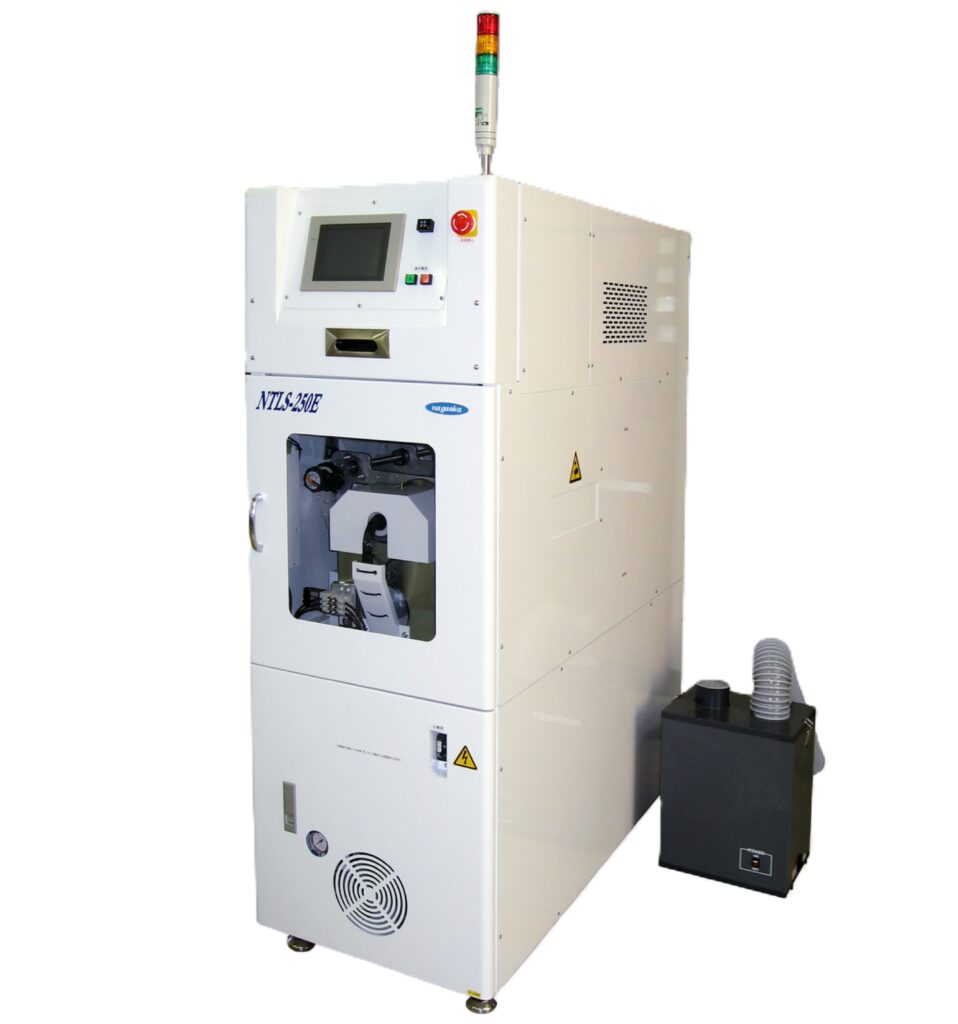

| 型式 | NTLS-250E |
| 外形寸法 | W500×D1,230×H1,500mm |
| 質量 | 310kg ※レーザーマーカー＋コントローラー含む |
| 集煙機寸法 | W350×D400×H616mm（標準） |
| 搭載レーザーマーカー | メーカー：㈱キーエンス社製 型 式：3-Axis CO2レーザーマーカー [ML-Z9620] |
| 適用基板サイズ | L80×W50 ～ L330×W250mm |
| 印字範囲 | 対象基板全域 ※両端 5mm部分は印字不可 |
| 基板位置決め | 外形基準 ストッパシリンダによる停止と幅寄せ機構による |
| 適用基板幅調整 | 自動幅調整 |
| レーザーマーカY軸制御 | ステッピングモーターによりY軸を対象基板幅の中心に移動 |
| 搬送方式 | 平ベルト（帯電防止処理ベルト）で基板を搬送 |
| 搬送速度 | 2～20m/min |
| 使用電源 | AC100V±10% 3Pアース付き電源コード付属 |
| 消費電力 | 2.1kVA（集煙器含む） |
| 使用エア源 | エア消費量 160NL/min 圧力 0.5±0.1MPa |
| 標準塗装色 | ホワイト |
